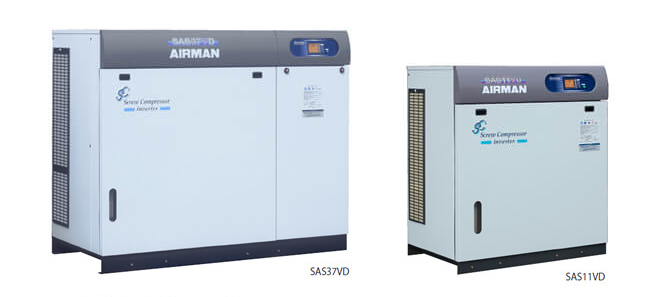

インバータ制御 SAS11VD/15VD/22VD/37VD
独自のインバータ制御 11～37kW Vシリーズ
空気量の変化に応じて最適なモータ回転に制御。
ムダの無い理想的な省エネルギーを推進します。
モータ出力を最大限に利用
空気量の変動にムダなく対応
消費空気量に応じてコンプレッサの回転速度が変化しますので、理想的な電力費の低減がはかれます。
圧力一定制御
圧力変動幅±0.01MPa以内の精密な圧力一定制御が可能なため、必要最低限の圧力で運転ができ、ムダな動力を消費しません。
タッチパネル採用
各種設定や警報・異常、運転状態などがモニタ上で確認出来ます。
充実装備
- 低圧運転切換機能
- 遠方操作機能
- ドライヤ内蔵
- ドライヤ先行運転
- 瞬時停電再始動機能
- スケジュール運転機能
簡単メンテナンス
- オーバーホールサイクル：
（0.69MPa以下で使用の場合）8年または48,000hr
（0.69MPa超で使用の場合）6年または36,000hr - オイル交換サイクル：2年または12,000hr
- ベルト交換サイクル：4年または24,000hr
- 全閉外扇モータ
- 防塵フィルタ
- カートリッジ式オイルセパレータ
仕様
| 項目/モデル | SAS11VD-8 | SAS15VD-8 | SAS22VD-8 | SAS37VD-8 |
|---|
●コンプレッサー
| 形式 | スクリュ回転形2段圧縮油冷式 | |||
|---|---|---|---|---|
| 空気量※1(m3min) | 1.9～1.5 | 2.6～2.0 | 3.9～3.1 | 6.7～5.5 |
| 吐出圧力(MPa) | 0.4～0.83 | |||
| 容量制御方式 | インバータ制御(周波数範囲20～66Hz) | |||
| 吸入条件 | 大気圧・2～40℃ | |||
| 初期充填油量※2(L) | 10 | 11 | 13.5 | 24 |
| 吐出管径(A) | 25(1B) | 40(11/2B) | ||
●モーター
| 形式 | 全閉外扇三相かご型誘導 | |||
|---|---|---|---|---|
| 出力(kW) | 11 | 15 | 22 | 37 |
| 周波数(Hz) | 50/60 | |||
| 電圧(V) | 200/200・220 | |||
| 極数 | 4 | |||
| 始動方式 | インバータ | |||
●概略寸法・概略質量
| 幅(mm) | 1,110 | 1,380 | 1,880 | |
|---|---|---|---|---|
| 奥行(mm) | 680 | 720 | 880 | |
| 高さ(mm) | 1,270 | 1,350 | 1,460 | |
| 質量※3(kg) | 420(385) | 450(415) | 690(650) | 1,030(970) |
| 騒音値※4(dB[A]) | 58 | 56 | 62 | |
●ドライヤ
| 入力(kW) | 0.49/0.57 | 1.57/1.94 | 1.5/1.9 |
|---|---|---|---|
| 出口空気露点※5(℃) | 10(圧力下) | ||
| 使用冷媒 | R407C | ||
※1空気量は大気圧下、温度30℃の吸込み状態に換算した値です。なお、空気量の保障値については別途お問い合わせ下さい。
※2当社純正潤滑油を必ずご使用下さい。
※3概略質量の( )内はドライヤ無しの仕様です。
※4騒音値は無響音室にて前面1.5m、高さ1.2mの測定値です。
※5出口空気露点は雰囲気温度30℃の値です。
