スクリューコンプレッサ (インバータ式/ドライヤ 内蔵/全天候型)

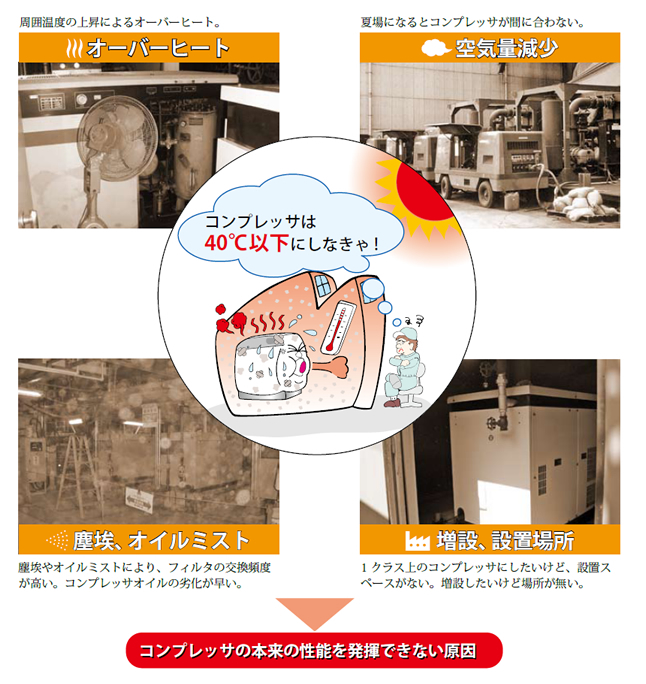

コンプレッサでこんな事困ってませんか?

コンプレッサ本来の性能を発揮するための3大要素

1.クールな空気

圧縮機は吸込み温度が高いと空気量が減少します。
コンプレッサ室や工場内に設置すると排風はもちろんコンプレッサ自身からの熱により雰囲気温度が上昇し、吐出空気温も上昇します。コンプレッサオイルの劣化に大きな影響を及ぼす原因の一つです。

2.ダストの少ない空気

塵埃が多いと短期間でフィルタの目詰まりが起こります。フィルタの目詰まりは、吐出空気量を減少させ、ムダに圧縮機の運転をしなければなりません。また、フィルタ清掃や交換サイクルが頻繁になります。

3.ミストの少ない空気

工場内の油煙やコンタミなどはフィルタの目詰まりや、コンプレッサオイルの劣化に大きな影響を及ぼします。また、クーラの目詰まりの要因になります。

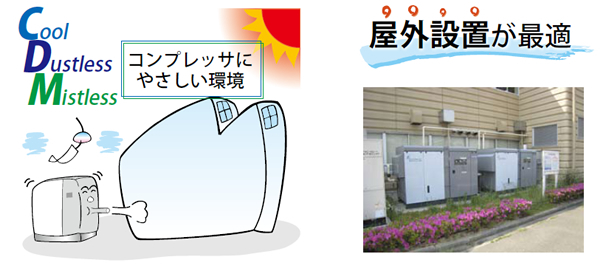

コンプレッサ本来の性能を発揮するためには

屋外に設置することで、いろいろなメリットがあります。

メリット1
設置コストの大幅削減

  • ダクト、換気扇が不要
  • コンプレッサ室などの構造物が不要
  • 空冷、ドライヤ付なので移設が簡単
  • 屋外に設置できるので増設が容易

メリット2
イージーメンテナンス

  • クーラの清掃が簡単
  • スピーディーなオイル交換が可能
  • 簡易脱着式大型ドアで日常メンテナンスが簡単
  • タッチパネルでメンテナンスをお知らせ
    (SMS15V~55V)
  • 工場内のコンタミによるトラブルが減少

メリット3
スペースの有効利用

  • 屋上を利用できる
  • 通路や階段下などに設置できる
  • 工場内のレイアウト変更が不要
  • メンテナンススペースが確保しやすい

メリット4
工場内環境の改善

  • 排熱はそのまま外気へ
  • 排熱を暖房の補助利用できる(要ダクト工事)
  • 工場内の空調負荷に影響を与えない
  • 工場内にコンプレッサの音がこもらない
  • 外気が空気源なので圧縮効率アップ

メリット5
豊富なオプション

  • 寒冷地での使用可能
  • 圧力変更、異電圧も対応
  • 遠方操作で室内からラクラク操作

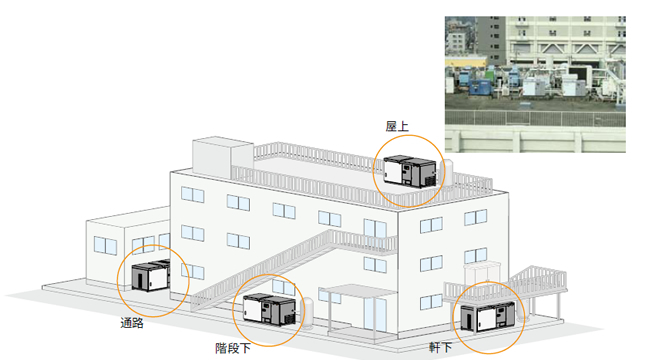

屋外設置例

通路、階段下、屋上など、あらゆる場所に設置が可能です。



鋳造工場(排熱利用) SMS22SD×1台

製造工場 SMS15SD×1台

印刷工場(屋上設置) SMS37SD×7台

製造工場 SMS22SD×1台

インバータ制御仕様 SMS-Vシリーズ

圧力一定制御

圧力変動±0.01MPa以内の精密な圧力一定制御が可能なため、必要最低限の圧力で運転ができ、ムダな動力を消費しません。

タッチパネル(SMS22V~55V)

各種設定や警報・異常、運転状況などがモニタ上で確認できます。

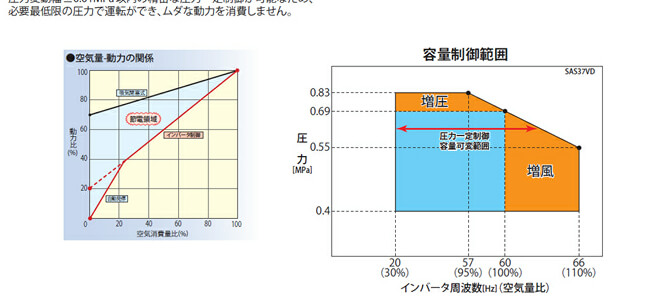

増風機能

吐出圧力を定格圧力(0.7MPa)以下に設定すると、最高回転速度を上昇させ空気量がアップします。
また、急激に空気量が増加し、吐出圧力が低下した場合でも、回転速度を上昇させ、すみやかに復帰させます。

増圧機能

0.7~0.83MPaまでの任意の圧力に設定可能で、設定圧力に合わせて回転速度を自動調整します。定格圧力より高い圧力が必要な場合でも、タッチパネルで簡単に設定が変更できます。

製造工場 SMS22SD×1台

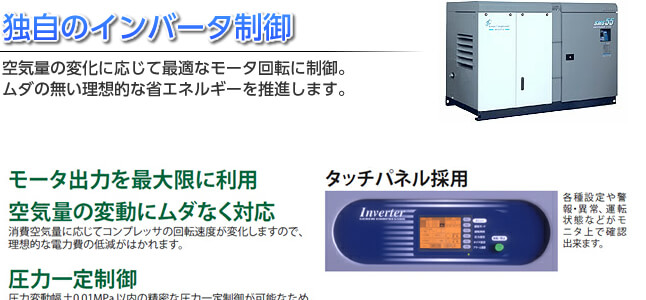

独自のインバータ制御 11~37kW Vシリーズ

空気量の変化に応じて最適なモータ回転に制御。
ムダの無い理想的な省エネルギーを推進します。

モータ出力を最大限に利用

空気量の変動にムダなく対応

消費空気量に応じてコンプレッサの回転速度が変化しますので、理想的な電力費の低減がはかれます。

圧力一定制御

圧力変動幅±0.01MPa以内の精密な圧力一定制御が可能なため、必要最低限の圧力で運転ができ、ムダな動力を消費しません。

タッチパネル採用

各種設定や警報・異常、運転状態などがモニタ上で確認出来ます。



仕様

型式 SMS-15VD-6 SMS-22VD SMS-37VD SMS-55VD-6 SMS-75VD-6
原動機定格出力 (kW) 15 22 37 55 75
制御圧力 Mpa(kgf/cm2) 0.69 0.69 0.69 0.7 0.6~0.7(6~7)
吐出空気量 (m3/min) 2.3 3.4 5.9 8.8 12.8~11.9
吸込み圧力・
温度 (℃)
大気圧・30
吐出管寸法 (A) 25(1B) 25(1B) 40(1 1/2B) 50(2B)



出口空気
露点 (℃)
10(圧力下) 15以下(圧力下) 10(圧力下)
消費電力 (kW)
50/60Hz
0.49/0.57 1.57/1.94 1.5/1.9 2.3/2.8 2.4/2.9



全幅 (mm) 1,685 1,380 2,080 2,500 2,525
奥行 (mm) 900 720 1,040 1,220 1,150
全高 (mm) 1,135 1,350 1,405 1,640 1,640
質量 (kg) 570 785 1,105 1,720 1,895
騒音値 dB(A) 58 56 60 66 69
